室內游泳池?zé)嶝?fù)荷計算公式
時間：2021-05-04
使用空氣源熱泵對游泳池水進行加熱恒溫時，池水會散熱和蒸發水分，其中游泳池面積、室內溫度(室內游泳池)、室外溫度(室外游泳池)、泳池水溫等因素影響泳池水的散熱速度和蒸發量，不能通過泳池每平方散熱量估算，這樣計算是不準的。今天，我們以北京朝陽區某室內游泳館為例，該泳池長50米，寬25米，水深1.8米，面積1250平方米，水容積2250立方米，要求泳池水恒溫28℃，只需要滿足恒溫要求，不考慮初始加熱時間。該游泳池室內有供暖，溫度保持在20℃以上。游泳池水恒溫過程即為補充池水水面蒸發損失的熱量，池底、池壁、管道和設備的傳熱熱損失，補充水所需要的熱量。
1、室內游泳池水表面蒸發損失的熱量計算公式：
Qz=(1/β)ρу(0.174VW+0.0229)(Pb-Pq)A(B/B')
Qz——游泳池水表面蒸發損失的熱量（kcal/h）；
β——壓力換算系數，取133.32Pa；
ρ——水的密度，1.0kg/L；

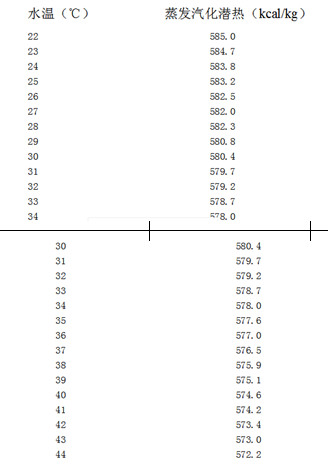

у——與游泳池水溫28℃相等的飽和蒸汽的蒸發汽化潛熱，582.3kcal/kg；
VW ——泳池水面上的風速（m/s），一般按下列規定采用：室內泳池VW＝0.2～0.5m/s；室外泳池VW＝2～3m/s；

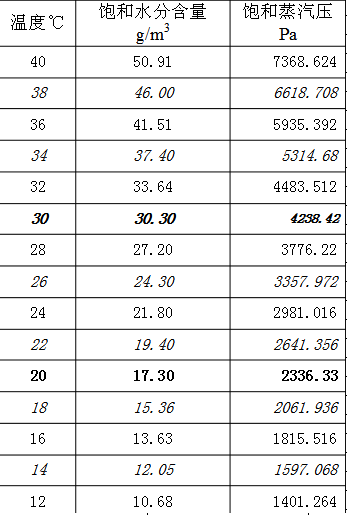

Pb——與泳池水溫28℃對應的飽和空氣的水蒸汽分壓力，3776.22Pa；

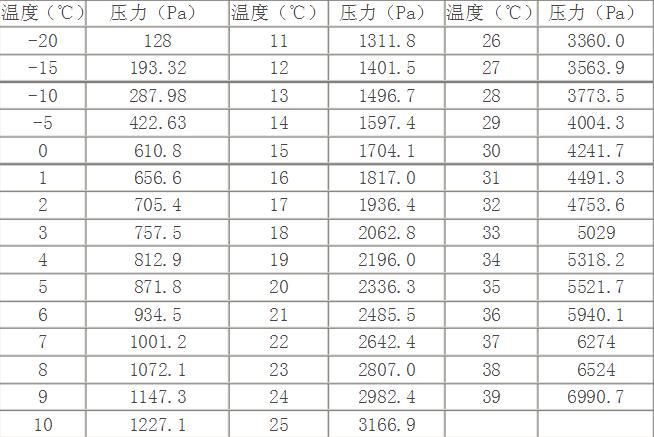

Pq——在70%濕度下，與室內溫度20℃對應的水蒸汽壓力，2336.3Pa；
A——游泳池的水表面面積，m2；
B——標準大氣壓力，101325Pa；
B'——當?shù)氐拇髿鈮毫Γ?01325Pa。
Qz＝（1/133.32Pa）×1.0kg/L×582.3kcal/kg×(0.0174×0.5m/s+0.0229)×(3776.22Pa-2336.3Pa)×1250m2×(101325Pa/ 101325Pa)＝248420kcal/h
2、游泳池底、池壁、管道和設備等傳導所損失的熱量，應按水表面蒸發損失熱量的20%計算：
Qs=20%×Qz=248420kcal/h×20%=49684kcal/h
3、室內游泳池水蒸發，補水后重新加熱所需熱量計算公式：
Qb=qbxуx(tr-tb)/T
Qb——游泳池補充水加熱所需的熱量(kcal/h)；
qb——每天補充水量為室內游泳池總水量的5%(L)，2250000L×5%；
у——水的密度，1.0kg/L；
tr——游泳池水的溫度，28℃；
tb——游泳池補充水水溫，8℃；
T——加熱時間，24小時。
Qb＝2250000L×5%×1.0kg/L×(28℃-8℃)/24＝93750kcal/h
4、室內游泳池恒溫每小時所需熱量：
Qz+Qs+Qb=248420kcal/h+49684kcal/h+93750kcal/h=391854kcal/h
北京朝陽區2019年12月30日室外氣溫-5℃~-12℃，平均氣溫-8.5℃，單臺50匹超低溫泳池專用空氣源熱泵每小時制熱量為101136kcal/h。
泳池恒溫需要多少臺機組：391854kcal/h÷101136kcal/h=3.87臺
最終選型4臺50匹超低溫泳池專用空氣源熱泵滿足該室內游泳池水恒溫需求。
50匹超低泳池專用空氣源熱泵技術參數：
